Простая волновая обмотка машин (двигателей) постоянного тока — МПТ

Простой волновой обмоткой называется обмотка, в которой пос­ледовательно соединяются секции, находящиеся под разными парами полюсов. При этом расстояние между коллекторными пластинами, к которым присоединяются концы секции (рисунок 1), примерно равно двойному полюсному делению

расстояние между коллекторными пластинами, к которым присоединяются концы секции, примерно равно двойному полюсному де-лению

т.е. за один обход по якорю укладывается столько секций, сколько пар полюсов имеет машина. При этом конец последней по обходу сек­ции присоединяют к коллекторной пластине, расположенной рядом с исходной слева или справа. В зависимости от этого обмотку назы­вают левоходовой или правоходовой. Обычно применяют левоходовую обмотку.

Простая волновая обмотка расчет

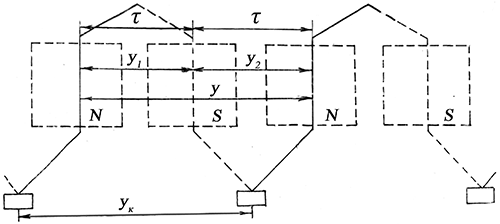

Рисунок 1 — Простая волновая обмотка

За один обход перемещаются по коллектору на  yк  кол­лекторных делений. Следовательно,

Шаг перемещения обмотки по коллектору в простой волновой обмотке

( – ) – для левоходовой обмотки;

( + ) – для правоходовой обмотки.

Отсюда определяется шаг обмотки по коллектору

Шаг обмотки по коллектору в простой петлевой обмотке

Продолжая в том же порядке укладывать секции, мы замкнем обмотку на исходной коллекторной пластине. Исходя из принципа соответствия хода обмотки по якорю и коллектору, результирующий шаг обмотки

Результирующий шаг обмотки простой волновой обмотки

Первый частичный шаг определяется по известной формуле

Первый частичный шаг простой волновой оботки

Определяем второй частичный шаг. Из рисунка 1

Определение второго частичного шага простой волновой обмотки

На рисунке 2 и 3 представлены развернутая и электрическая схема простой волновой обмотки с данными

Развернутая и электрическая схема простой волновой обмотки с данными

Порядок построения: 1-й верхний проводник соединяется с 4-м нижним (у1=3), затем с 7-м верхним (у2=3) с 10 нижним 13 верхним и т. д.Соединия между секциями припаиваются к ближайшим коллекторным плас­тинам. Шаг по коллектору при этом получается ук=6. Как видим из схемы, ток в обмотке якоря разветвляется только по двум параллель­ным ветвям: первая ветвь – 12, 5, 11, 4 секции, вторая ветвь – I, 8, 2, 9 секции.

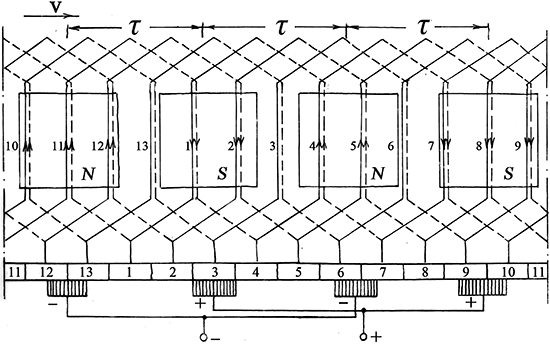

Развернутая схема простой волновой обмотки

Рисунок 2 — развернута, схема простой волновой обмотки



Параллельная ветвь в волновых обмотках обра­зуется из последовательно соединенных секций, лежащих под всеми полюсами машины. Число параллельных ветвей 2а у простой волновой обмотки независимо от числа полюсов машины равно 2, т.е. 2а=2.

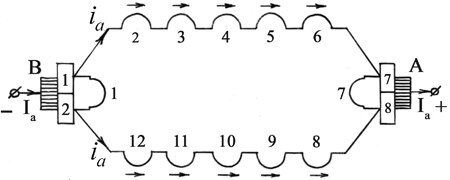

Электрическая схема простой волновой обмотки

 Рисунок 3 — Электрическая схема простой волновой обмотки

Секции 6, 13, 7 и 10, 3 не участвуют в наведении ЭДС, так как они оказываются короткозамкнутыми (коммутируемыми) при данном положе­нии якоря.

Простая волновая обмотка может быть выполнена только при опреде­ленном сочетании S и р. Например, при четном  S  и  р  ре­зультирующий шаг y не получается в виде целого числа. Для обра­зования волновой обмотки в этом случае одну секцию, оставляя ее на якоре, не включают в общую схему. Такую обмотку называют волновой с «мёртвой» секцией.
