НАПРЯЖЕНИЕ И СОПРОТИВЛЕНИЕ
ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ
В электротехнике сопротивление есть свойство проводника оказывать более или менее большое сопротивление току. Оно зависит от природы самого проводника, т.е. от числа электронов, легко отделяемых от его атомов. Сопротивление зависит также от длины проводника: чем больше его длина, тем больше сопротивление. Наконец, оно зависит от сечения проводника: чем больше сечение , тем больше электронов может проходить одновременно и, следовательно, сопротивление будет меньше. Сопротивление измеряется в омах (Ом), тысячах Ом, или килоом (кОм) и миллионах Ом или мегаом (Мом). 1 Ом – это приблизительно сопротивление, которое имеет медная проволока длиной 62 м и сечением 1 мм.кв.
Говоря о проводниках, мы имеем в виду вещества, материалы и прежде всего металлы, относительно хорошо проводящие ток. Однако не все вещества, называемые проводниками, одинаково хорошо проводят электрический ток, т. е. они, как говорят, обладают неодинаковой проводимостью тока. Объясняется это тем, что при своем движении свободные электроны сталкиваются с атомами и молекулами вещества, причем в одних веществах атомы и молекулы сильнее мешают движению электронов, а в других — меньше. Говоря иными словами, одни вещества оказывают электрическому току большее сопротивление, а другие — меньшее. Из всех материалов, широко применяемых в электротехнике и радиотехнике, наименьшее сопротивление электрическому току оказывает медь. Поэтому — то электрические провода и делают чаще всего из меди. Еще меньшее сопротивление имеет серебро, но это довольно дорогой металл. Железо, алюминий и разные металлические сплавы обладают большим сопротивлением, т. е. худшей электропроводимостью. Сопротивление проводника зависит не только от свойств его материала, но и от размера самого проводника. Толстый проводник обладает меньшим сопротивлением, чем тонкий из такого же материала; короткий проводник имеет меньшее сопротивление, длинный — большее, так же как широкая и короткая труба оказывает меньшее препятствие движению воды, чем тонкая и длинная. Кроме того, сопротивление металлического проводника зависит от его температуры: чем ниже температура проводника, тем меньше его сопротивление. За единицу электрического сопротивления принят ом (пишут Ом) — по имени немецкого физика Г. Ома. Сопротивление 1 Ом — сравнительно небольшая электрическая величина. Такое сопротивление току оказывает, например, отрезок медного провода диаметром 0,15 мм и длиной 1 м. Сопротивление нити накала лампочки карманного электрического фонаря около 10 Ом, нагревательного элемента электроплитки — несколько десятков ом. В радиотехнике чаще приходится иметь дело с большими, чем ом или несколько десятков ом, сопротивлениями. Сопротивление высокоомного телефона, например, больше 2000 Ом; сопротивление полупроводникового диода, включенного в не пропускающем ток направлении, несколько сотен тысяч ом. Знаетеь, какое сопротивление электрическому току оказывает ваше тело? От 1000 до 20000 Ом. А сопротивленце резисторов — специальных деталей, о которых я буду еще говорить в этой беседе, могут быть до нескольких миллионов ом и больше. Эти детали, как вы уже знаете, на схемах обозначают в виде прямоугольников. В математических формулах сопротивление обозначают латинской буквой R. Такую же букву ставят и возле графических обозначений резисторов на схемах. Для выражения больших сопротивлений резисторов используют более крупные единицы: килоом (сокращенно пишут кОм), равный 1000 Ом, и мегаом (сокращенно пишут МОм), равный 1000000 Ом, или 1000 кОм. Сопротивления проводников, электрических цепей, резисторов или других деталей измеряют специальными приборами, именуемыми омметрами. На схемах омметр обозначают кружком с греческой буквой Ω (омега) внутри.
ЭЛЕКТРИЧЕСКОЕ НАПРЯЖЕНИЕ
Напряжение – это в некотором роде давление, которое оказывает на электроны разница в электрическом состоянии концов проводника. Отношение электронов и протонов определяет электрическое состояние или потенциал атома. Представьте что у вас два атома. В первом не хватает трех электронов, во втором – пяти. Оба положительны. Но второй атом более положителен, чем первый. Но хотя оба атома положительны, можно также сказать, что относительно второго первый является отрицательным.
Другими словами. Все в жизни относительно. Например, из двух людей, имеющих деньги, тот, кто имеет 10 рублей, беден по сравнению с другим, у которого их сотни, но богат по сравнению с третьим, у которого все «богатство» — 1 000 рублей долга.
В мире атомов тот атом, который лишен трех электронов, менее отрицателен по отношению к тому, к которого не хватает десяти электронов, и положителен по отношению к тому, который имеет избыток в два электрона. Потенциалы этих трех атомов различны. Практически разность потенциалов, или, что равнозначно, напряжение, измеряется в вольтах (В).

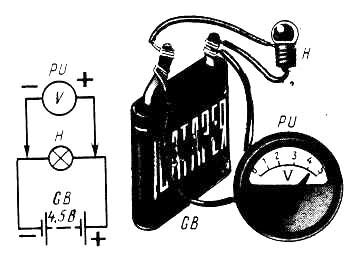

За единицу электрического напряжения, электродвижущей силы (ЭДС) принят вольт (в честь итальянского физика А. Вольта). В формулах напряжение обозначают латинской буквой U (читается «у»), а саму единицу напряжения — вольт — буквой В. Например, пишут: U = 4,5 В; U = 220 В. Единица вольт характеризует напряжение на концах проводника, участке электрической цепи или полюсах источника тока. Напряжение 1 В — это такая электрическая величина, которая в проводнике сопротивлением 1 Ом создает ток, равный 1 А. Батарея 3336Л, предназначенная для плоского карманного электрического фонаря, как вы уже знаете, состоит из трех элементов, соединенных последовательно. На этикетке батареи можно прочитать, что ее напряжение 4,5 В. Значит, напряжение каждого из элементов батареи 1,5 В. Напряжение батареи «Крона» 9 В, а напряжение электроосветительной сети может быть 127 или 220 В. Напряжение измеряют (вольтметром), подключая прибор одноименными зажимами к полюсам источника тока или параллельно участку цепи, резистору или другой нагрузке, на которой необходимо измерить действующее на ней напряжение На схемах вольтметр обозначают латинской буквой V в кружке, а рядом — PU.
Для оценки напряжения применяют и более крупную единицу — киловольт (пишут кВ), соответствующую 1000 В, а также более мелкие единицы — милливольт (пишут мВ), равный 0,001 В, и микровольт (пишут мкВ), равный 0,001 мВ. Эти напряжения измеряют соответственно кило — вольтметрами, милливольтметрами и микровольтметрами. Такие приборы, как и вольтметры, подключают параллельно источникам тока или участкам цепей, на которых надо измерить напряжение. Выясним теперь, в чем разница понятий «напряжение» и «электродвижущая сила». Электродвижущей силой называют напряжение, действующее между полюсами источника тока, пока к нему не подключена внешняя цепь-нагрузка, например лампочка накаливания или резистор. Как только будет подключена внешняя цепь и в ней возникнет ток, напряжение между полюсами источника тока станет меньше. Так, например, новый не бывший еще в употреблении гальванический элемент имеет ЭДС не менее 1,5 В. При подключении к нему нагрузки напряжение на его полюсах становится равным примерно 1,3-1,4 в. По мере расходования энергии элемента на питание внешней цепи его напряжение постепенно уменьшается. Элемент считается разрядившимся и, следовательно, негодным для дальнейшего применения, когда напряжение снижается до 0,7 В, хотя, если отключить внешнюю цепь, его ЭДС будет больше этого напряжения. А как оценивают переменное напряжение? Когда говорят о переменном напряжении, например о напряжении электроосветительной сети, то имеют в виду его действующее значение, составляющее примерно, как и действующее значение переменного тока, 0,7 амплитудного значения напряжения.
