 Подготовка чертежей печатной платы.

Вручную удобнее всего выполнять чертеж печатной платы в масштабе 1:1 на бумаге от самописцев ( имеет клетку со стороной 2.5 мм, в «шаге» микросхем), если таковой нет, то можно «отксерить» школьную бумагу «в клеточку» с уменьшением в 2 раза, в самом крайнем случае можно использовать обычную миллиметровку. Дорожки со стороны пайки нужно рисовать сплошными линиями, а дорожки со стороны деталей ( в случае двухстороннего монтажа) рисовать пунктирными линиями. Необходимо отметить, что располагаемые элементы должны быть в зеркальном отражении. Центры ножек элементов отмечаются точками, вокруг которых необходимо нарисовать паечную площадку. Для последующих действий, очень важно, какого размера Вы выбираете установочные площадки для элементов (обидно, когда при рисовании платы «в живую» или дорожка между площадками не проходит, или после пайки элементы выпадают вместе с площадками). Ширину дорожек следует выбирать исходя из того, чем вы будете рисовать плату, при использовании стеклянных рейсфедеров примерно 1.5 мм. После того как рисунок готов, нужно приложить чертеж к светящейся поверхности ( например стекло окна) обратной стороной к себе и обвести пунктирные линии. Так Вы получите рисунок со стороны установки деталей. Далее необходимо вырезать чертеж листа бумаги, но с учетом «крылышек» для крепежа с каждой стороны (около 15 мм).

Подготовка стелотекстолита и сверление.

Вырезать по размеру чертежа кусок стеклотекстолита. Снять заусеницы напильником. Наложите чертеж на плату, загните края бумаги и закрепите их на обратной стороне скотчем или ( предпочтительнее) изоляционной лентой. Далее производится процесс сверления. Да-да, прямо по чертежу и без кернения. Важным условием того, чтобы сверло не повело, является его «свежесть». Впрочем чего ждать от конкретного сверла, можно понять, просверлив пробное отверстие на каком-нибудь обрезке стеклотекстолита. Лучшее решение этой проблемы — наличие соответствующего сверлильного станка, пусть даже и самодельного. Если применяется «моторчик со сверлом», как правило, лучше будущие отверстия «накернить». Все отверстия, включая и крепежные, сверлятся одним (наименьшим) диаметром. Далее необходимо проверить сверление на «просвет» так как обязательно найдутся непросверленные отверстия. Досверлить. После этого со стеклотекстолита очень аккуратно снимается чертеж платы (опасность представляют заусеницы от сверления). Далее производится рассверливание крепежных и остальных, больших по диаметру, отверстий.
После произведенных операций, производится зачистка поверхности платы мелкой шкуркой. Этот процесс необходим для удаления заусениц от сверления и для лучшего сцепления краски рисунка с поверхностью. По возможности не касайтесь зачищенной поверхности пальцами, чтобы не оставались жировые отпечатки. После зачистки необходимо произвести обезжиривание платы при помощи спирта ( в крайнем случае ацетоном, но следить за тем чтобы не оставались белые порошкообразные разводы). После этого касаться пальцами можно только торцевых поверхностей.

Нанесение рисунка.

По поводу применяемой краски и технологии нанесения дорожек в своих кругах мы, конечно, немало спорили, но остановился я на описанном ниже. Вычерчивание производится нитрокраской, с растворенным в ней порошком канифоли ( обеспечавает на какое-то время после высыхания пластичность для корректировки и не дает краске «отстать» в случае травления горячими растворами). Рисование производится стеклянными рейсфедерами ( которые в наше время найти весьма проблематично). Кроме того, возможно применение в качестве краски, асфальтобитумного лака, растворенного до нужной кондиции ксилолом. Бутылки хватит очень надолго. Возможно изготовление рейсфедеров самому, при соответствующей тренировке, конечно. Для этого можно взять тонкостенную стеклянную трубку и растянув на пламени ( над газовой плитой) сломать её посередине. Затем обломанный кончик «довести» на мелкой шлифовальной шкурке. Далее, разогрев над тем же пламенем, согнуть кончик до нужного угла. Сложно!? На самом деле не более 5 минут. Так же можно использовать для рисования и одноразовые шприцы. Лак набирается в одноразовый шприц (1-2 мл) и ставится тонкая игла. Иглу перед установкой необходимо обработать надфилем, так, чтобы края были ровные (убрать острый конец). Со стороны поршня можно вставить еще одну иглу для прохода воздуха внутрь шприца.


Перед тем как начать рисовать дорожки печатного монтажа, необходимо вычертить монтажные площадки для пайки элементов. Наносятся они при помощи стеклянного рейсфедера или остро заточенной спички вокруг каждого отверстия, диаметром примерно 3 мм. Далее необходимо дать им высохнуть. После этого нужно обрезать их при помощи циркуля до нужного диаметра ( я применяю маленький циркуль-измеритель с резьбовым фиксатором расстояния (да простят мне это выражения чертежники-профессианалы, никогда не знал его настоящее название), одна из иголок которого обточена под плоский резец). Далее обрезанные излишки подчищаются шилом или скальпелем. На самом деле, я использую для этих процедур переработанную школьную готовальню. В результате получаются ровные круглые площадки одного диаметра, которые остается только соединить дорожками, согласно начерченному ранее чертежу печатной платы. Далее, после просушивания, рисуется вторая сторона. После чего производится корректировка дорожек и ошибок при помощи скальпеля. Причем следует отметить, чтобы выровнять край дорожки, нужно сначала обрезать кромку по линейке (лучше металлической), а затем удалить излишки выцарапыванием. Если подчищать дорожку сразу, то в зависимости от степени пересушенности краски, можно получить «сколы» еще хуже первоначальных. Проверьте соответствие рисунка на плате с рисунком на чертеже.

Изготовление травящего вещества

Существуют различные составы для травления, фольгированного материала при изготовлении печатных плат.

Рецепт №1.

Для форсированного (в течение 4 — 6 мин) травления можно использовать следующий состав (в массовых частях): 38 %-ная соляная кислота плотностью 1,19 г/см3, 30 %-ный пероксид (перекись) водорода — пергидроль. Если перекись водорода будет иметь концентрацию 16 — 18%, то на 20 массовых частей кислоты берут 40 частей пер оксида и столько же воды. Сначала смешивают с водой перекись, а затем добавляют кислоту. Печатные проводники и контактные площадки следует защищать кислотостойкой краской, например нитроэмалью НЦ-11.

Рецепт №2.

В стакане холодной воды растворяют 4 — 6 таблеток перекиси водорода и осторожно добавляют 15 — 25 мл концентрированной серной кислоты. Для нанесения рисунка печатной платы на фольгированный материал можно пользоваться клеем БФ-2. Время травления в данном растворе приблизительно 1 ч.

Рецепт №3.

В 500 мл горячей (примерно 80 °С) воды растворяют четыре столовые ложки поваренной соли к две ложки растолченного в порошок медного купороса. Раствор приобретает темно-зеленую окраску. Готов к применению сразу после остывания (при термостойкой краске, см. выше, необязательно). Раствора хватает для снятия 200 см3 фольги. Время травления около 8 ч. Если рисунок печатной платы выполнен достаточно теплостойкой краской или лаком, температуру раствора можно довести примерно до 50 °С, и тогда интенсивность травления увеличится.

Рецепт №4

Растворяют 350 г хромового ангидрида в 1л горячей воды (60 — 70 °С), затем добавляют 50 г поваренной соли. После того как раствор остынет, приступают к травлению. Время травления 20 — 60 мин. Если в раствор добавить 50 г концентрированной серной кислоты, то травление будет более интенсивным.

Рецепт №5

В 200 мл теплой воды растворяют 150 г хлорного железа в порошке. Приготовление хлорного железа.
Если нет хлорного железа в готовом виде (в порошке), то его можно приготовить самому. Для этого необходимо иметь 9%-ную соляную кислоту и мелкие железные опилки. На 25 объемных частей кислоты берут одну часть железных опилок. Опилки засыпают в открытый сосуд с кислотой и оставляют на несколько дней. По окончании реакции раствор становится светло-зеленого цвета, а через 5 — 6 дней Окраска меняется на желто-бурую — раствор хлорного железа готов к применению. Для приготовления хлорного железа можно использовать порошкообразный железный сурик. При этом на одну объемную часть концентрированной соляной кислоты требуется 1,5 — 2 части сурика. Компоненты смешивают в стеклянной посуде, добавляя сурик небольшими порциями. После прекращения химической реакции на дно выпадает осадок и раствор хлорного железа. Готов к применению.

Травление и обработка платы.

Травление надо производить в пластмассовой (фото кювета) или фарфоровой (тарелка) посуде. Если плата небольших размеров, её удобно травить в тарелке. Глубокая тарелка выбирается так, чтобы плата не ложилась полностью на дно, а углами опиралась на стенки тарелки. Тогда между платой и дном будет пространство, заполненное раствором. Во время травления плату необходимо переворачивать и помешивать раствор. Если вам надо быстро протравить плату, подогрейте раствор до 50-70 градусов. Если плата больших размеров, то в крепёжные отверстия (по углам) вставьте спички так, чтобы они выступали на 5-10 мм с обеих сторон. Можно вставлять медную проволоку, но тогда будет большее насыщение раствора медью. Травите в фото кювете, помешивая и переворачивая плату. Работая с раствором хлорного железа необходимо соблюдать осторожность. Раствор практически невозможно смыть с одежды и предметов. При попадании на кожу, промойте содовым раствором. Фарфоровая тарелка легко отмывается от раствора и может применяться в дальнейшем по прямому назначению. По окончании травления слейте раствор в пластмассовую бутылку, он вам еще пригодится. Плату промойте в холодной проточной воде. Под тонкой струей воды снимите лак при помощи безопасного лезвия (счищать). Высушенную плату необходимо подчистить скальпелем от лишних соединений и расплывшегося лака. Если дорожки близко друг к другу, то можно расширить просвет скальпелем. После этого плата еще раз обрабатывается мелкой шкуркой.


Лужение платы.

О полезности данной процедуры можно и не писать. В противном случае можно остановиться и на предыдущей. Далее поверхности платы покрываются кисточкой жидким канифольным флюсом. Лужение производится очищенной от проводов луженой экранной оплеткой (белого цвета). Предварительно оплетка пропитывается канифолью и в небольшом количестве припоем ( можно конечно и сплавом Розе, но это уже экзотика). Далее оплетка прижимается к поверхности дорожки паяльником и медленно равномерно (подбирается экспериментально) проводится по длине дорожки. Если все условия выполнены правильно, то в результате Вы получите ровную белую луженую дорожку. После того как все дорожки на всех сторонах обработаны, производится промывка платы спиртом. Промывка ацетоном нежелательна, так как припой с ацетоном дает со временем токопроводящее химическое соединение в виде белого налета по краям площадок и дорожек, а при достаточной плотности монтажа есть опасность ненужных гальванических связей. После промывки проводится сверление (очистка) отверстий для установки р/компонентов. Плата готова к монтажу.

Печатные платы при помощи лазерного принтера.

Всё большую популярность у радиолюбителей приобретает способ изготовления единичных печатных плат с переносом рисунка с распечатки на лазерном принтере. Печатать лучше всего на тонкую мелованную бумагу — в ней меньше ворс, хороший результат получается на листах журнала «Стерео&Video», а также подложках «самоклеек» и термобумаге для факсов (сторону подобрать экспериментально). В лазерных принтерах следует включить режим максимальной подачи тонера (отключить «экономичный» режим, если он был включен, контраст — на максимум и т.д.), а также использовать тракт с минимальным изгибом бумаги (такая опция есть в старых моделях HP LJ 2, LJ4 и др.). Рисунок платы должен быть «отзеркален», такая опция имеется в меню печати многих графических программ, например Corel Draw, Corel Photo Paint, а при печати из программ, не умеющих «зеркалить», необходимо применять вывод на Postscript принтеры, опция отзеркаливания у которых имеется в драйвере. Вместо вывода на лазерном принтере можно использовать ксерокопирование, но также в режиме с максимальной контрастностью и на термобумагу от факсов. При изготовлении двухслойных печатных плат для уменьшения термоусадки бумаги последнюю рекомендуется перед печатью изображения «прогнать» через принтер вхолостую (без печати рисунка). Кроме того, обе стороны должны быть на одном листе во избежание сильного рассогласования из-за разной термоусадки бумаги. Обезжиренная плата ложится медью вверх на ровную поверхность, сверху полученный отпечаток тонером вниз. Этот «бутерброд» со стороны бумаги прижимается утюгом (секунд на 20 — 30), разогретым до температуры глажения крепдешина (спросите у дам). Утюг должен расплавлять изображение, сделанное лазерным принтером, не сразу. То есть тонер при такой температуре должен стать из твердого вязким, но не жидким. Когда плата остынет, её нужно опустить в теплую воду, подержать там несколько минут. Как бумага раскиснет (будет видно), всё легко сдерется, остальное просто скатать пальцем. Вместо воды удалить бумагу можно серной кислотой. Если дорожки смазанные, вы неаккуратно снимали утюг или ставили холодный груз. Если дорожки где-то отсутствуют, утюг слишком холодный. Если дорожки стали широкими, утюг слишком горячий, или слишком долго грели плату. Если плата двухсторонняя, то сначала на просвет совмещаются бумажные распечатки обеих сторон, в любых свободных противоположных местах иголкой прокалываются два технологических отверстия, первая сторона платы «гладится» как обычно, потом сверлится по технологическим отверстиям тонким сверлом, а с другой стороны по ним же на просвет совмещается с бумажной распечаткой другой стороны. Травить можно и хлорным железом (для ускорения немного подогреть), и солянкой с гидропиритом. Всё это применялось даже на гетинаксе, никаких отслоений дорожек нет, нормально выполняются дорожки шириной до 0,8 мм, а при некотором опыте и до 0,5 мм. После травления тонер удаляется ацетоном, смывкой лака для ногтей или аэрозолем Flux Off. Сверлится, обрезается и так далее, как обычно...

Еще один способ нанесения рисунка на п/п при помощи лазерного принтера.

Изготовление п/п с помощью лазерного принтера и утюга процесс довольно утомительный, но даёт довольно хороший результат если немного потренироваться.
1. Аккуратно клеим лист факсовой бумаги (глянцевой стороной вверх) на лист обычной (для компенсации недостатка жесткости факсовки). Зачем? Необходимо предварительно прогнать бумагу ч/з печку принтера/лазера — для усадки. Для спокойного протаскивания ч/з тракт достаточно термобумагу просто прогладить утюгом с чувствительной стороны.
2. Бумага — взять основу от самоклейки, или термобумагу для факса однозначно термобумагу, причем подготовленную — сперва листы выгладить горячим утюгом до плоского состояния (при этом они станут тёмно-коричневым, затем синевато-серым), в таком виде сложить их для будущего употребления. перед выводом платы прогнать лист ч/з принтер — н-р, отпечатав пустую страницу. минимальный размер листа — ~6*12 см для HP 5/6L.
3. Печатать — на максимуме жирности, зеркально. печать и перевод на заготовку могут быть с разницей до недели, больше не пробовал (это для тех у кого дома лазера нет).
4. Заготовку взять с запасом по 3-5 мм с каждой стороны. фольгу — слегка зашкурить нулевкой и протереть. не должно быть всяких вредных налётов типа белого осадка от денатурата. Использую изопропиловый спирт или бензин «калоша» (aka «для зажигалок»).
5. Утюг — с нормальной, гладкой поверхностью. разогреть заранее. Температуру — для восковки надо тщательнее подбирать (у меня показометр на «иск.шелк»), иначе начнёт пропитка переноситься. для термобумаги — можно и выше.
6. Пыли и всякой мелочи — быть не должно, ни на фольге, ни на бумаге.
7. Сделать бутерброд — на ровную толстую фанеру (правда, у меня 3-хмиллиметровка) положить кусок плотного картона, заготовку платы, сдуть пыль, рисунок, для термобумаги (она ж тонкая) — ещё и кусок в меру плотной бумаги, горячий утюг.
8. Начинаешь елозить утюгом, прижимая с силой ~5...10 кг/кв.дм. елозижь минуты две, чтобы прихватилось.
9. Очень слегка наклонив утюг, пару минут прикатываешь отдельные дорожки. Тут очень важно и не раздавить дорожки, и при том приварить их. Время от времени надо опускать утюг на всю плоскость, чтобы остальная часть не остывала. На термобумаге отчётливо видно разницу в приваренных и дефектных кусках.
10. Ну ещё минуту гладишь для очистки совести и убираешь утюг. Бутерброд остывает и вспучиваются участки бумаги между дорожками. Остывания не дожидаемся, плату сразу под струю крутого кипятка.
11. Теперь плату — под струю воды и кусочком мокрого поролона начинаешь стирать бумагу. Большими кусками или с сухой фольги сдирать её нельзя. С поролона надо почаще убирать комки бумаги. Берём бумагу за уголок и срываем. Уж затем пальцем / тряпкой / поролоном снимаем остатки.
12. Новым кусочком губки стираешь ворс (насколько получится), смотришь влажный рисунок под лупой. если дефектов много, или они расположены в неудобных местах — см п.1, с вариацией параметров.
13. Обратную сторону заклеить полосами широкого скотча, травим. Можно даже в кипящем FeCl3

Данный материал позаимствован на сайте «паяльник»

Способ нанесения рисунка на п/п с помощью лазерного принтера от автора сайта паяльник.

Я все делаю намного проще:
Беру заготовку и простую советскую стерку. Стеркой тщательно протираю всю плату. Снимаются все окисления. Можно на всякий случай и бензином протереть (но я этого не делаю, стеркой вполне достаточно). Потом беру термобумагу от факса и глажу ее утюгом. Она становится серо-фиолетовой. Вставляю эту бумагу в принтер (у меня HP 6L и никаких бумажек для жесткости я не клею, еще не разу не зажевал) и зеркально печатаю рисунок платы. Накладываю бумагу на п/п и начинаю елозить утюгом. У меня мощность стоит на ¾ от максимальной мощности. Глажу минуты 3-4. Потом кидаю заготовку в горячую-теплую воду и жду минут 5, чтобы раскисла бумага. Потом губкой или пальцами скатываю бумагу с платы. Не берите за край бумаги и не сдирайте ее, дорожки могут оторваться вместе с бумагой! Просто скатывайте ее с платы. Далее — сверлю, обрезаю и травлю. И плата готова.





Основы пайки.

Первое, что необходимо сделать — подготовить все необходимое для пайки радиодеталей: паяльник, подставку для паяльника, деревянный брусок, припой, флюс, плоскогубцы или пинцет, бокорезы. Перед пайкой паяльник нужно подготовить. Для этого, с помощью напильника нужно заточить жало паяльника под 45 градусов (особенно это касается нового паяльника, т.к. антинагарное покрытие жала нового паяльника, препятствует лужению жала паяльника, соответственно и забору припоя). После того как зачистили жало паяльника, включите его в сеть и когда он прогреется до температуры плавления припоя, есче раз слегка обработайте жало паяльника, напильником, до появления блеска на рабочей части жала, и сразу после этого коснитесь наконечником жала флюса, и припоя. На наконечнике жала должна остаться часть припоя, далее нужно только потереть наконечник жала паяльника рабочей поверхностью о подготовленный деревянный брусок. После этого паяльник можно считать подготовленным к дальнейшей работе. В процессе работы для поддержания жала паяльника в чистоте, время от времени протирайте жало паяльника ХБ тканью, сложенной в несколько слоев.
Перед пайкой радиодетали, ее следует подготовить. С помощью узких плоскогубцев или пинцета, согните выводы детали таким образом, чтобы они входили в отверстия платы (это называется формовкой выводов радиоэлементов). Полезно иметь специальное приспособление для формовки выводов деталей под определенные расстояния между монтажными отверстиями. Вставьте деталь в отверстия на плате. При этом следите за правильным размещением (полярностью — если таковая имеется) детали, например, диодов или электролитических конденсаторов. После этого слегка разведите выводы с противоположной стороны платы, чтобы деталь не выпадала из своего посадочного места. Не следует разводить выводы слишком сильно.

Приступаем к пайки!

Расположив жало паяльника между выводом и платой, как изображено на рисунке, разогрейте место пайки. Время разогрева должно составлять не более 3-5 секунд, чтобы не вывести из строя деталь или плату.

Расположив жало паяльника между выводом и платой

Через 1-2 секунды поднесите припой к месту пайки. При касании припоем жала паяльника может брызнуть флюс. После того, как необходимое количество припоя расплавится, отведите проволоку от места пайки. Подержите жало паяльника в течение секунды у места пайки, чтобы припой равномерно распределился по месту пайки. После этого, не сдвигая деталь, уберите паяльник. Не сдвигая деталь, подождите несколько мгновений, пока место пайки не остынет окончательно.

Через 1-2 секунды поднесите припой к месту пайки

Теперь можно отрезать излишки выводов с помощью бокорезов. При этом следите за тем, чтобы не повредить место пайки.

Критерии качественной пайки!

  • Качественное место пайки соединяет контактную площадку и вывод детали и имеет гладкую и блестящую поверхность.
  • Если место пайки имеет сферическую форму или имеет связь с соседними контактными площадками, разогрейте место пайки до расплавления припоя и удалите излишки припоя. На жале паяльника всегда остается небольшое количество припоя.
  • Если место пайки имеет матовую поверхность и выглядит исцарапанным, то говорят о «холодной пайке». Разогрейте место пайки до расплавления припоя и дайте ему остыть, не сдвигая детали. При необходимости добавьте немного припоя. После этого можно удалить остатки флюса с платы с помощью подходящего растворителя. Эта операция не является обязательной — флюс может оставаться на плате. Он не мешает и ни в коем случае не влияет на функционирование схемы (для эстетики внешнего вида платы, лучьше конечно удалить остатки флюса).

Различные способы пайки

Как правильно паять? На этот вопрос должны ответить представленные ниже параграфы. Они предназначены для начинающих радиолюбителей, ищущих нечто большее, чем просто теоретические знания.

Пайка свободных проводов

С самого первого примера приступим к практике. Необходимо соединить светодиод с ограничивающим сопротивлением и припаять к ним питающий кабель. Здесь не используются монтажные штифты, платы или другие вспомогательные элементы. Необходимо выполнить следующие операции.
1. Снять изоляцию с концов провода. Тонкие медные проводники абсолютно чисты, так как они были защищены изоляцией от кислорода и влажности.
2. Скрутить отдельные проводки жилы. Таким образом можно предотвратить их последующее разлохмачивание.

Скрутить отдельные проводки жилы. Таким образом можно предотвратить их последующее разлохмачивание.

3. Залудить концы проводов. Во время лужения разогретое жало паяльника необходимо подвести к проводу одновременно с припоем. Провод необходимо хорошо разогреть, чтобы припой равномерно распределился по поверхности жгута. Легкое потирание жалом помогает распределению припоя по всей длине лужения.

Во время лужения разогретое жало паяльника необходимо подвести к проводу одновременно с припоем.

4. Укоротить выводы светодиода и резистора и также залудить их. Хотя выводы и лудились при изготовлении радиоэлементов, но в процессе хранения на них мог образоваться тонкий слой окислов. После лужения поверхность вновь будет чистой. Если используются очень старые радиодетали, выпаянные из каких-либо плат, на них, как правило, сильно окислены. Выводы таких деталей перед лужением необходимо очистить от окислов, например, поскрести их ножом.
5. Удерживая соединяемые выводы параллельно друг другу, нанесите на них небольшое количество расплавленного припоя. Место пайки должно прогреваться быстро, расход припоя при этом — 2-3 мм (при диаметре 1,5 мм). Как только припой равномерно заполнит промежутки между соединяемыми выводами, необходимо быстро отвести паяльник. Место пайки должно оставаться в покое, пока припой не затвердеет полностью. Если детали сдвинутся раньше, то в пайке образуются микротрещины, снижающие механические и электрические свойства соединения.

Удерживая соединяемые выводы параллельно друг другу, нанесите на них небольшое количество расплавленного припоя.

Немного теории

Пайка — это соединение металлов с помощью другого, более легкоплавкого металла. В электронике, как правило, используют припой, содержащий 60% олова и 40% свинца (ПОС — 40, ПОС — 60), как вы сами догадались цифры в обозначении типа припоя, указывают на процентное содержание олова в составе припоя. Этот сплав плавится уже при 180 градусов по цельсию. Современные припои, используемые при пайке электронных схем, выпускаются в виде тонких трубочек, заполненных специальной смолой (канифолью), выполняющей функции флюса. Нагретый припой создает внутреннее соединение с такими металлами, как медь, латунь, серебро и т.д., если выполнены следующие условия:

  • Поверхности подлежащих пайке деталей должны быть зачищены, то есть с них необходимо удалить образовавшиеся с течением времени пленки окислов.
  • Деталь в месте пайки необходимо нагреть до температуры, превышающей температуру плавления припоя. Определенные трудности при этом возникают в случае болших поверхностей с хорошей теплопроводностью, поскольку мощности паяльника может не хватить для ее нагрева.
  • Во время процесса пайки место пайки необходимо защитить от воздействия кислорода воздуха. Эту задачу выполняет флюс (канифоль), образующий защитную пленку над метом пайки. Флюс содержится в припое в виде тонкого сердечника. При расплавлении припоя он распределяется по поверхности жидкого металла.

Типичные ошибки начинающих и методы их исправления

  • Начинающие монтажники касаются места пайки только кончиком жала паяльника. При этом к месту пайки подводится недостаточно тепла. Опытный монтажник обладает чувством оптимальной теплопередачи. Он прикладывает жало паяльника таким образом, чтобы между ним и местом пайки образовалась как можно большая площадь контакта. Кроме того, он очень быстро вводит между жалом и деталью немного припоя в качестве теплопроводника.
  • Начинающие монтажники расплавляет немного припоя и с некоторой задержкой подводит его к месту пайки. При этом часть флюса испаряется, припой не имеет защитного слоя и на нем образуется оксидная пленка. Профессионал, напротив, всегда касается места пайки одновременно паяльником и припоем. При этом место пайки обволакивается каплей чистого расплава еще до того, как флюс успеет испариться.
  • Начинающие монтажники часто не уверены, не перегрето ли место припоя. Они слишком рано отводят жало паяльника от места пайки, затем вынуждены опять подводить его для подогрева, вновь отводят, и т.д. Результатом является серое место пайки с неровными границами, так как соединяемые детали были нагреты недостаточно сильно, а сам процесс длился слишком долго и канифоль успел испариться. Мастер, напротив, нагревает место пайки быстро и интенсивно и завершает процесс резко и окончательно. Он вознаграждает себя гладкой, отливающей серебром поверхностью припоя.



    Материал с сайта lessonradio.narod.ru переработанный и дополненный.



теги:

Астрономы-любители запечатлели вспышку на Юпитере

Столкновение небесного тела с Юпитером, произошедшее в понедельник, 10 сентября, создало огненную вспышку на поверхности планеты, настолько большую и яркую, что астрономы-любители на Земле заметили её в свои телескопы.

О неожиданном столкновении космического объекта с Юпитером впервые сообщил астроном Дэн Питерсон (Dan Peterson) из Расина, штат Висконсин, США, который находился в процессе наблюдения крупнейшей планеты нашей Солнечной системы, когда произошло это событие, согласно веб-сайту Spaceweather.com, который следит за космической погодой и событиями, происходящими на ночном небе.

«Это была яркая вспышка, которая длилась всего 1,5-2 секунды», – рассказал Питерсон Spaceweather.com. Питерсон использовал 12-дюймовый телескоп Meade LX200GPS для наблюдения этого события, которое произошло у южного края северного экваториального пояса облаков Юпитера.

В Далласе, штат Техас, астроном-любитель Джордж Холл (George Hall) прочитал первый отчёт Питерсона на онлайн-форуме, посвящённом наблюдениям Юпитера.

«Когда я увидел этот пост, я вернулся и проверил видеозаписи, которые я сделал тем утром», – написал Холл на своём веб-сайте с фотографиями ночного неба в понедельник.

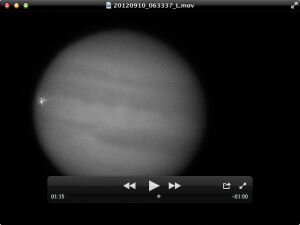

Холл обнаружил, что его камера действительно запечатлела юпитерианскую вспышку, и сообщил, что столкновение произошло в 13:35 GMT 10 сентября. Он использовал 12-дюймовый телескоп LX200GPS, оснащённый трёхкратной оптической системой Televue Barlow и камерой Point Grey Flea 3.
